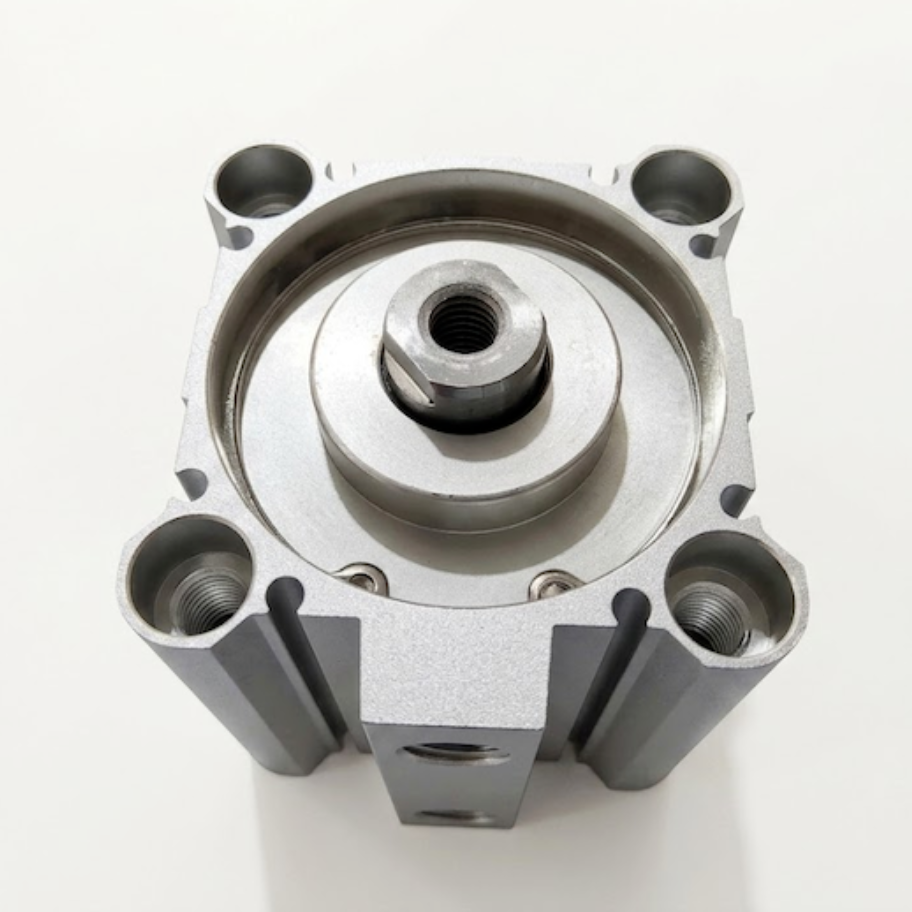

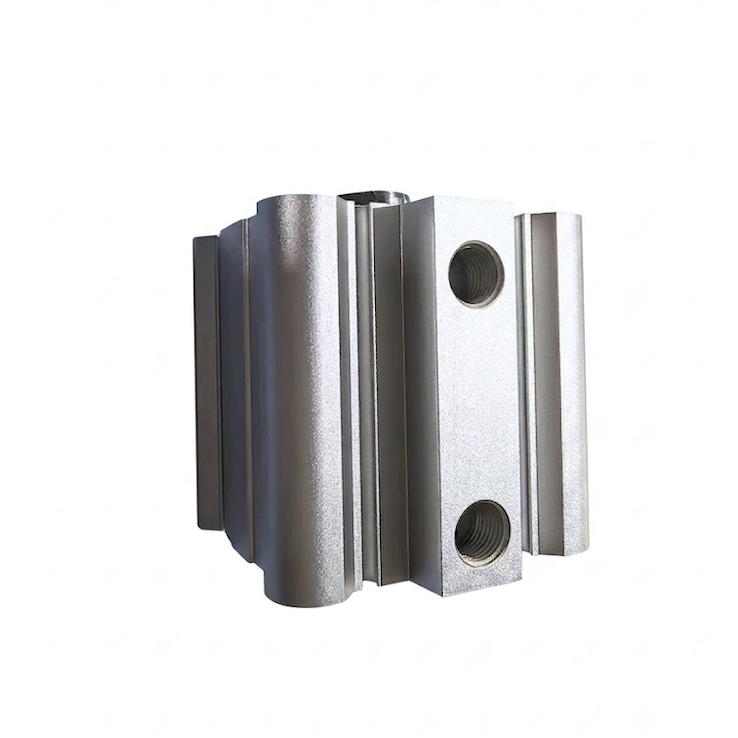

Kompaktzylinder der Serie CQ2WB | Doppeltwirkender Luftzylinder mit Doppelstange
Produktübersicht
DerPRIUS CQ2WB-Serieist ein leistungsstarker, platzsparender Kompakt-Pneumatikzylinder mit markantem DesignDoppelstabUnddoppelt wirkendKonfiguration. Diese Serie wurde speziell für die moderne Industrieautomation entwickelt und liefert in beide Richtungen die gleiche Kraft und Geschwindigkeit und gewährleistet gleichzeitig eine außergewöhnliche Verdrehgenauigkeit und Widerstandsfähigkeit gegen seitliche Belastungen.
Mit einem umfassenden Sortiment an Bohrungsgrößen vonΦ12mm bis Φ100mmDie CQ2WB-Serie ist die ideale Wahl für die Austauschbarkeit von Verpackungs-, Halbleiter- und Lithium-Ionen-Batterie-Produktionslinien mit begrenztem Platzbedarf weltweit.
-
Produkttyp:Kompakter Pneumatikzylinder in dünner Ausführung
-
Aktionsmodus:Doppeltwirkend (Luftausfahren und Lufteinfahren)
-
Wellenkonfiguration:Doppelstange (Doppelausgangswellen)
-
Bohrungsgrößen (mm):12, 16, 20, 25, 32, 40, 50, 63, 80, 100
Technische Spezifikationen und Standardhubmatrix
| Bohrungsgröße (mm) |
Standardhubbereich (mm) |
Innengewinde am Stangenende |
Außengewinde am Stangenende (Option M) |
Größe des Rohrleitungsanschlusses |
| 12 |
5, 10, 15, 20, 25, 30 |
M3 × 0,5 |
M5 × 0,8 |
M5 × 0,8 |
| 16 |
5, 10, 15, 20, 25, 30 |
M4 × 0,7 |
M6 × 1,0 |
M5 × 0,8 |
| 20 |
5 bis 50 (in 5-mm-Schritten) |
M5 × 0,8 |
M8 × 1,25 |
M5 × 0,8 |
| 25 |
5 bis 50 (in 5-mm-Schritten) |
M6 × 1,0 |
M10 × 1,25 |
M5 × 0,8 |
| 32 |
5 bis 100 (in 5-mm-Schritten) |
M8 × 1,25 |
M14 × 1,5 |
Rc 1/8 (Option: G 1/8 / NPT 1/8) |
| 40 |
5 bis 100 (in 5-mm-Schritten) |
M8 × 1,25 |
M14 × 1,5 |
Rc 1/8 (Option: G 1/8 / NPT 1/8) |
| 50 |
10 bis 100 (in 5-mm-/10-mm-Schritten) |
M10 × 1,5 |
M18 × 1,5 |
Rc 1/4 (Option: G 1/4 / NPT 1/4) |
| 63 |
10 bis 100 (in 5-mm-/10-mm-Schritten) |
M10 × 1,5 |
M18 × 1,5 |
Rc 1/4 (Option: G 1/4 / NPT 1/4) |
| 80 |
10 bis 100 (in 5-mm-/10-mm-Schritten) |
M16 × 2,0 |
M22 × 1,5 |
Rc 3/8 (Option: G 3/8 / NPT 3/8) |
| 100 |
10 bis 100 (in 5-mm-/10-mm-Schritten) |
M20 × 2,5 |
M26 × 1,5 |
Rc 3/8 (Option: G 3/8 / NPT 3/8) |
Kernproduktvorteile
1. Ausgewogene lineare Kraft und ausgeglichene Geschwindigkeit
Im Gegensatz zu Einstangenzylindern, bei denen die Stangenseite eine geringere Kolbenoberfläche aufweist, bietet die Doppelstangenkonstruktion auf beiden Seiten identische Oberflächen. Dadurch wird gewährleistet, dass Ausfahrkraft/Geschwindigkeit und Einfahrkraft/Geschwindigkeit perfekt symmetrisch bleiben.
2. Hohe Verdrehgenauigkeit und seitlicher Lastwiderstand
Der Doppelstangenmechanismus verteilt Biegemomente von Natur aus gleichmäßig. Dieser strukturelle Vorteil verleiht der CQ2WB-Serie eine hervorragende Beständigkeit gegen seitliche Ablenkung und Torsionsbelastung, wodurch sie sich hervorragend für den Materialumschlag mit schwerer Seitenlast eignet.
3. Platzsparendes Profil
Der kurze, dünne Zylinderblock ermöglicht die nahtlose Integration in kompakte Robotergreifer, medizinische Geräte und Maschinengehäuse, in die Standard-Zugstangenzylinder nicht passen.
Industrielle Anwendungen
Auf die kompakten Pneumatikzylinder der PRIUS CQ2WB-Serie wird in zahlreichen Smart-Manufacturing-Sektoren stark zurückgegriffen:
-
Herstellung von Lithium-Ionen-Batterien:Hochfrequenz-Spann- und Positionierungsmodule beim Zusammenbau und Stapeln von Zellen.
-
Halbleiter- und Elektronikmontage:Präzise Pick-and-Place-Mechanismen für Komponenten, die minimale kinetische Vibrationen erfordern.
-
Automatisierte Prüfvorrichtungen:Präzise Ausrichtung der Prüfspitzen an den Zielteilen ohne mechanisches Spiel.
-
Verpackungs- und Etikettiermaschinen:Sortiertore mit mehreren Positionen und Kurzhubschieber.
Technische FAQ
F1: Was sind die Unterschiede zwischen CQ2WB und CDQ2WB?
A:DerCQ2WBist die Standardversion ohne eingebauten Magnetring am Kolben und bietet ein etwas geringeres Gewicht. DerCDQ2WBverfügt über einen integrierten Magneten im Inneren des Kolbenkörpers, der es Entwicklern ermöglicht, externe Signalgeber (z. B. magnetische Näherungssensoren) an den Körpernuten anzubringen (ZCode) zur Überwachung der Hubgrenzen.
F2: Benötigt diese Zylinderserie eine kontinuierliche Ölschmierung?
A:Nein. Jeder PRIUS-Kompaktzylinder wird bei der Werksmontage mit einem hochwertigen, verschleißfesten synthetischen Fett vorgeschmiert. Es kann sicher und effizient mit trockener, ungeölter Druckluft betrieben werden, was den Wartungsaufwand erheblich senkt.
F3: Sind NPT- oder G-(BSP)-Luftanschlussgewinde für den internationalen Einsatz verfügbar?
A:Ja. Während Rc-Gewinde standardmäßig für mittlere bis große Bohrungsgrößen bearbeitet werden, können wir dies anbietenG-Gewinde (TF)UndNPT-Gewinde (TN)um bei besonderen technischen Anforderungen regionale Rohrverbindungsnormen einzuhalten.
Qualitätsstandards und technisches Vertrauen
-
Austauschbarkeit der Komponenten:Entspricht vollständig den international genormten Abmessungen für kompakte dünne Zylinder.
-
100 % Inspektionen vor dem Versand:Jede einzelne Einheit besteht die werkseitig vorgeschriebenen Druckhalte-, Dichtungsintegritäts- und Niederdruck-Leckagetests.
-
Technischer Autor:Von der PRIUS Pneumatic Engineering Group erstelltes und zertifiziertes Dokument.
-
3D-CAD-Unterstützung:Für.SCHRITToder.IGSFür die Modellgenerierung senden Sie bitte eine E-Mail mit Ihrer endgültigen Modellkonfigurationszeichenfolge an unsere technische Abteilung.
